ソーラーパネルとポータブル電源をつなぐときの電圧

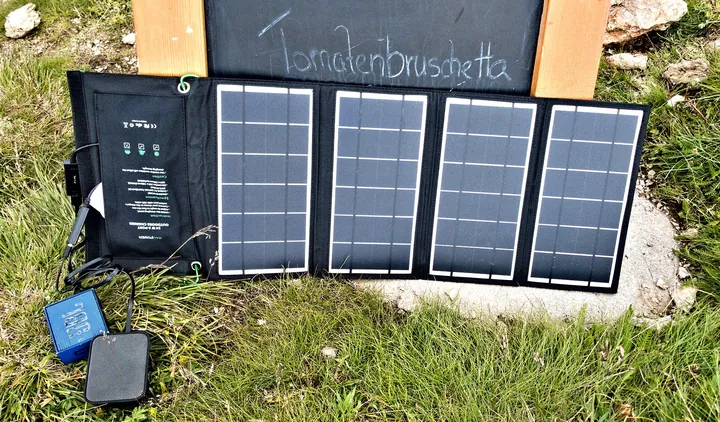

撮影 Tiia Monto / CC BY-SA 3.0- パネルの電圧を、電源の入力の範囲と比べる理由
- パネルの表示にある開放電圧などの言葉の意味
- 端子をつなぐ前に確かめる手順
つなぐ前に、パネルの電圧と電源の入力の範囲を比べる
ソーラーパネルをポータブル電源につなぐときは、まずパネルの電圧が、ポータブル電源の取扱説明書にあるソーラー入力の電圧の範囲に入っているかを確かめましょう。範囲に入っていないパネルや、形の合わない端子は、無理につながないのが基本です。
電池工業会は、リチウムイオン電池の安全な使い方として、充電器や機器に接続するときに「うまくつながらない場合は無理に接続しないでください。」としています。合わない物を無理につながないことは、パネルと電源の組み合わせでも大切な考え方です。
パネルの表示にある言葉
パネルの裏の表示や取扱説明書には、電圧や電流の数字が並んでいます。太陽光発電協会の用語集から、主な言葉の意味をまとめました。
| 表示の言葉 | 用語集の説明 | 比べるときの見方 |
|---|---|---|
| 開放電圧（Voc） | 出力端子を開放したときの両端子間の電圧 | 電源の入力の上限と比べる |
| 最大出力動作電圧（Vpm） | 最大出力点での電圧値 | 発電しているときの目安として見る |
| 短絡電流（Isc） | 出力端子を短絡したときの両端子間に流れる電流 | 電源の入力の電流の上限と比べる |
| 最大出力（Pmax） | 電流と電圧との積が最大になる点での出力 | パネルの大きさの目安 |
| 標準試験条件（STC） | 日射強度 1000W/m²、エアマス 1.5 及びアレイ代表温度 25±2℃の試験条件 | 表示の数字がどの条件の値かを知る |
表示の数字がどの条件で測った値かも、あわせて確かめておきましょう。比べるときは、取扱説明書に書かれた電源の入力の範囲と、パネルの表示の数字の両方を見て、余裕があるかを確かめましょう。分からないときは、パネルと電源の販売元に組み合わせてよいかを尋ねるのが確実です。
端子の形と、つなぐ順番も確かめる
電圧が合っていても、端子の形が違えばつなげません。変換の部品を使うときも、電源の取扱説明書で使ってよい物かを確かめます。電池工業会は「使用前に、必ず機器の取り扱い説明書、または注意書きをお読みください。」としています。
- パネルの開放電圧が、電源のソーラー入力の範囲に入っている
- パネルの電流が、電源の入力の上限を超えていない
- 端子の形が合っている、または使ってよい変換の部品を確かめた
- つなぐ順番を、取扱説明書で確かめた
- 分からない点は、販売元に尋ねた
パネルの入力に対応した電源を選ぶときも、入力の電圧の範囲を必ず比べましょう。
価格はメーカー・販売元の公式ページの表示を確認日に見た物です。今の価格・在庫は販売先で確かめてください。
まとめ
- パネルをつなぐ前に、パネルの電圧が電源の入力の範囲に入っているかを確かめましょう。
- 比べるのは、パネルの開放電圧と、電源の取扱説明書にある入力の範囲です。
- 合わない物は無理につながず、取扱説明書と販売元で確かめましょう。
次に読む電気の基本は『電気まわり』のコーナーへ。電気の量の考え方は読み物『電気まわりの基本』でも紹介しています。前の回では、ポータブル電源の出力端子の数と種類を取り上げました。
出典
この記事の数字と決まりを確かめた資料です。
- 一般社団法人 太陽光発電協会（JPEA）「太陽光発電の基礎知識 用語集」（確認日 2026-10-17）
- 一般社団法人 電池工業会「リチウムイオン二次電池の安全で正しい使い方」（確認日 2026-10-17）
